鋼結構檁托板自動焊機可單工位焊接，也可雙工位焊接。根據技術要求，可連續焊接，也可斷續焊接。操作簡單，性能穩定，適合連續工作。

　　一、用途與適用范圍

　　用于鋼結構檁托自動化焊接。

　　二、工作條件

　　1、380V三相五線的電源，總功率10KW。

　　2、現場有良好通風條件，保證操作人員不會缺氧窒息。

　　3、環境溫度0-40℃，相對濕度30%-95%大氣壓86-106kPa。

　　4、設備可靠接地。

　　三、設備工作原理

　　鋼結構檁托板自動焊機主要工作原理是把焊接小車安裝在滑動道軌上，在觸摸屏上設定好要焊領托的參數，焊接小車按設定好的連續焊(或斷續焊)長度和速度進行焊接?？梢赃x擇一個工位焊接，也可以選擇兩工位同時焊接。

　　四、設備組成

　　設備由機架、焊接小車、控制系統、焊接電源等組成。

　　1、機架

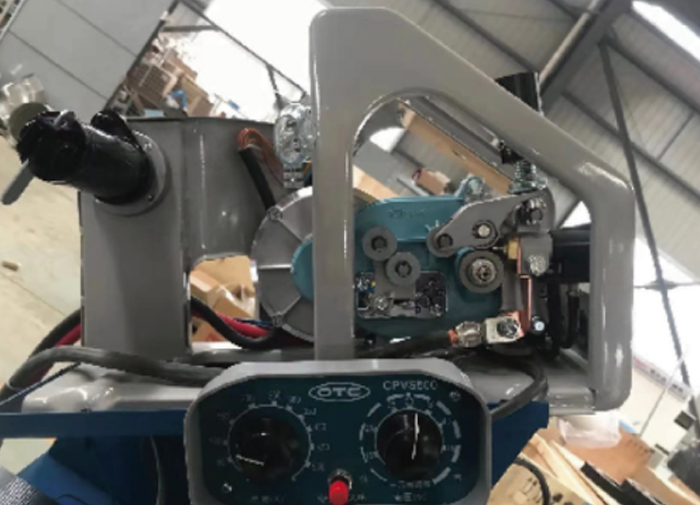

　　導軌機架主要由型鋼焊接制作。機架上安裝方導軌及齒條，焊接位置設有定位工裝。焊機置于機架下面，送絲機放置在機架上面，結松緊湊，便于操作。

　　2、自動焊接小車安在方導軌上，焊接小車通過步進電機驅動在直線導軌上行走，行走速度可在觸摸屏上設定調節。

　　電控箱由臺達DVP14SS2控制系統、按鈕、腳踏開關組成，操作方便。

　　3、焊接操作，開機后進入操作屏畫面，手動操作輸入各數據后，可以控制焊槍的左右動作。

　　操作按鈕：①手動左②手動右③工位選擇④啟動

　　啟動按鈕與腳踏開關作用相同。

　　五、吊運和保管

　　本機在吊裝和卸運時，要保證導軌面水平，傾角不大于15°。保管存放時，設備須作防水防塵保護處理。

　　六、安裝方法與調試步驟

　　1、設備出廠前，機械部分與線路已安裝調試好。安裝時，接上電源和氣路，即可開始工作。

　　2、手動開動焊接小車，調整工裝定位，使焊把尖與檁托焊接位置對應。

　　3、調整焊機電流與電壓，達到焊縫飽滿，滿足要求。

　　4、調起點限位(小車反回時停止位置)，確定第 一個檁托焊槍起弧位置。調整中間限位(第 一個檁托焊完結束位置)，確定第二個檁托焊槍起弧位置。調整終點限位(第二個領托焊完位置)。

　　5、鋼結構檁托板自動焊機調整好限位后，即可開始工作。
